Устройство водопроводных колодцев и врезка в магистраль под ключ
Подключение частного дома или коммерческого объекта к центральному водопроводу Горводоканала требует строгого соблюдения технических условий (ТУ). В отличие от сливной ямы, водопроводный колодец проектируется как абсолютно сухая камера: он защищает приборы учета, обратные клапаны и запорную арматуру от затопления грунтовыми водами и промерзания в суровых сибирских грунтах (глубина промерзания в Новосибирске составляет от 1.8 до 2.2 м).
Что входит в комплекс работ мастера:
- Сухая водопроводная камера: монтаж монолитного днища ПН 10/15 или кольца с дном (КЦД), гидроизоляция стыков битумными мастиками и раствором с жидким стеклом.
- Врезка под давлением: врезаемся в чугунные, стальные трубы и ПНД магистрали без отключения воды соседним домам.
- Бестраншейный прокол: прокладка трубы под асфальтом, забором или газоном с помощью пневмопробойника («крот») или установки ГНБ.
- Герметизация вводов: установка стальных гильз в стенках ЖБИ колец с гидропломбами для компенсации сезонных подвижек грунта.
Прайс-лист на монтаж водопровода в Новосибирске
Честная смета без скрытых накруток. Точная цена согласуется до начала земляных работ.
| Наименование инженерных работ | Стоимость | Примечание |
|---|---|---|
| Бестраншейный прокол пневмопробойником («Крот») | от 850 ₽ / п.м. | Дистанция до 30–40 м без вскрытия дорожного полотна |

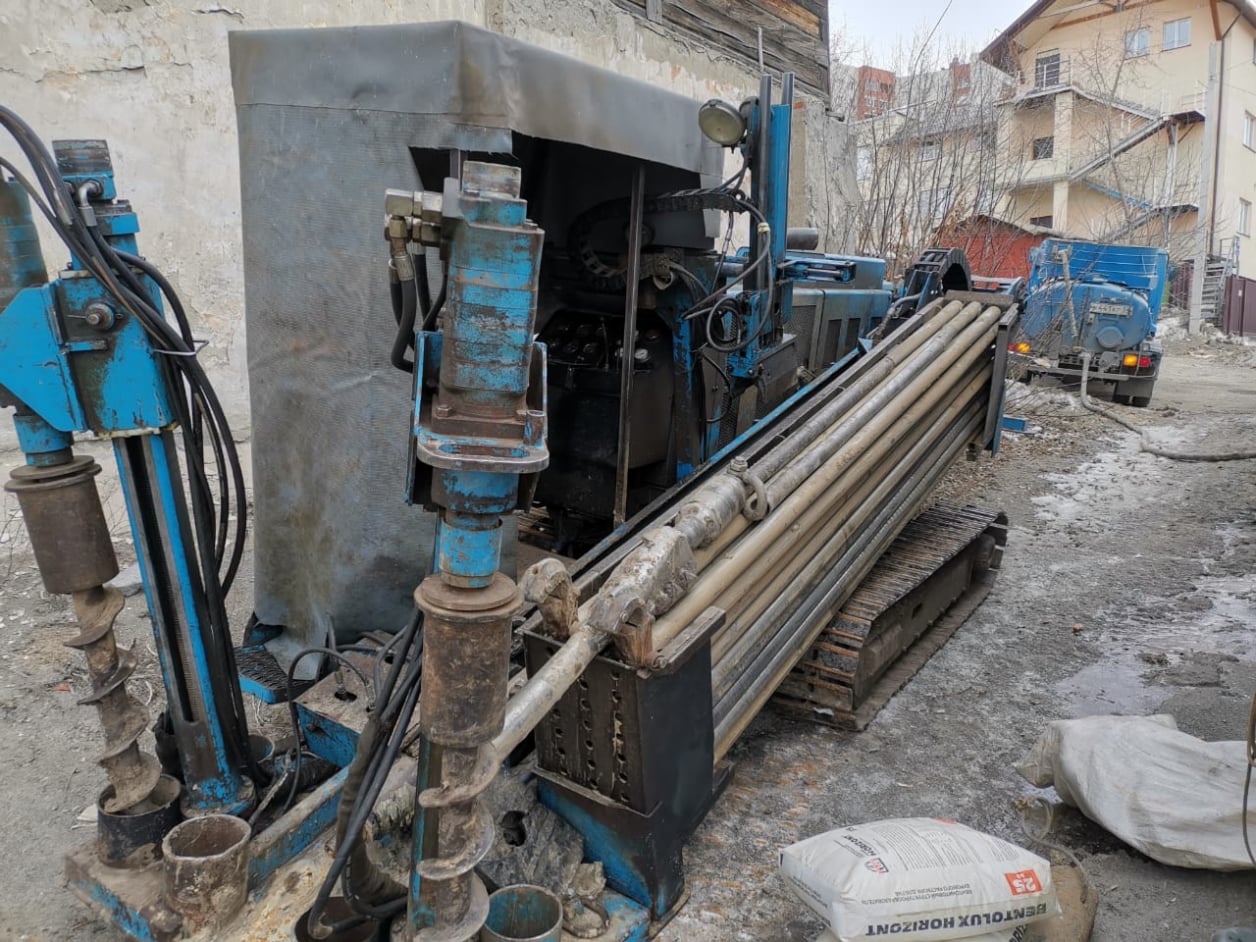

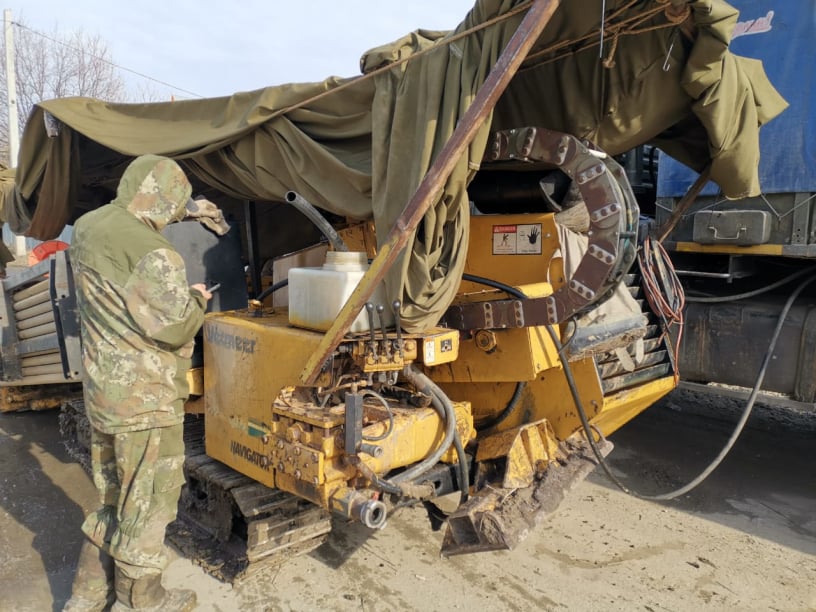

| Прокол методом ГНБ (буровая установка) | от 700 ₽ / п.м. | Для длинных трасс, сложных грунтов и плывунов |
| Укладка трубы ПНД в траншею открытым способом | от 250 ₽ / п.м. | Ниже уровня промерзания (2.0–2.2 м) с песчаной подушкой |
| Врезка в магистраль под давлением (седелка / хомут) | от 1 800 ₽ | Без отключения воды абонентам на линии |
| Электросварная муфтовая пайка труб ПНД | от 350 ₽ / стык | Монолитное герметичное соединение со сроком службы 50+ лет |
| Монтаж колодца водопровода из ЖБ колец КС | от 5 000 ₽ / кольцо | Спуск манипулятором, заделка швов и герметизация днища |
| Обустройство скважины (кессон КС 15-9) | от 18 000 ₽ | Кессон из колец 1.5м под гидроаккумулятор и насосную автоматику |
| Устранение аварийных порывов и замена задвижек | от 2 500 ₽ | Оперативный выезд ремонтной бригады со спецтехникой |
Технология врезки и этапы монтажа
Порядок подключения водопровода:
- Топосъемка и проект трассы: согласовываем коридор прокладки с линиями газопровода, силовыми электрокабелями и сетями связи.
- Котлован под колодец: вынимаем грунт экскаватором или вручную на глубину врезки. Дно котлована трамбуется щебнем.

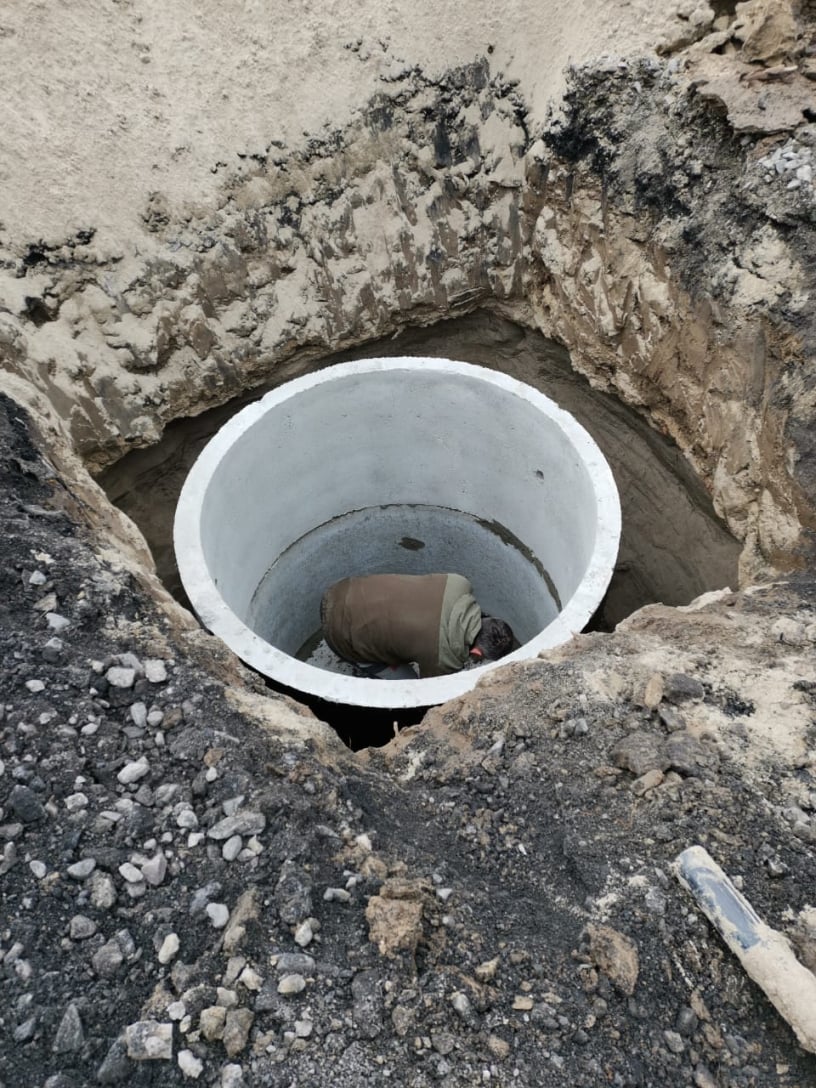

- Монтаж ЖБИ колец: устанавливаем монолитное днище ПН, стеновые кольца КС 10-9 или КС 15-9 с промазкой гидрофобным раствором, перекрытие ПП и опорное кольцо КО-6 под люк.
- Врезка в магистраль: на металлическую трубу наваривается резьбовой патрубок с полнопроходным краном, через который высверливается окно под давлением. На трубу ПНД монтируется компрессионная или электросварная седелка.
- Укладка магистральной трубы: используем заводские трубы ПНД ГОСТ 18599-2001 (SDR 11/17) диаметром 32–63 мм, рассчитанные на давление до 10–16 атмосфер.
- Утепление и засыпка: верх колодца утепляется экструдированным пенополистиролом (ЭППС), выполняется обратная послойная засыпка с уплотнением.
Выбор диаметра водопроводной трубы ПНД
Неправильный выбор диаметра ведет либо к падению напора при одновременном включении нескольких кранов, либо к необоснованному перерасходу бюджета на земляные работы и фитинги.
| Диаметр трубы (ПНД) | Пропускная способность | Рекомендуемое назначение |
|---|---|---|
| ПНД 20 мм (1/2") | до 15 л/мин | Летний дачный водопровод, полив огорода, одна точка водоразбора |
| ПНД 25 мм (3/4") | до 30 л/мин | Небольшой дачный дом (кухня + душ), баня |
| ПНД 32 мм (1") | до 50 л/мин | Стандарт для частного коттеджа (2 санузла, стиральная машина, полив) |
| ПНД 40 мм (1 1/4") | до 85 л/мин | Большой дом, баня с бассейном или длинная трасса ввода (более 50 м) |
| ПНД 50–63 мм | от 120 л/мин | Распределительные поселковые сети, коммерческие базы, фермы |
Почему для колодца обязательно кольцо КО-6 под люк
При монтаже водопроводного колодца заказчики часто устанавливают легкий полимерно-песчаный люк прямо на бетонную крышку ПП. Это частая ошибка: толщина опорной кромки люка составляет всего 3–4 см, и точка опирания на бетон минимальна. При малейшей просадке грунта или наезде колесом люк перекашивает, а внутрь сухой камеры начинает затекать вешняя вода.
Установка регулировочного опорного кольца КО-6 (высота 70 мм) создает широкую армированную площадку. Шов под кольцом промазывается густым цементным раствором с гидрофобизатором, приподнимая люк выше уровня земли на 5–10 см — это гарантирует сухость камеры учета в паводок.
